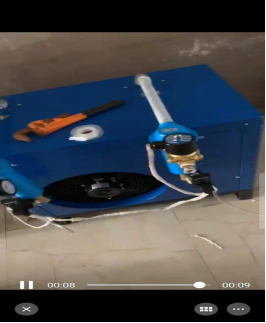

空壓機上有一個備用氣口，紅色按鈕按下去是停止，拔出來是開機PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

機頭上有兩個消音器插入口PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

消音器插入機頭上的入口PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

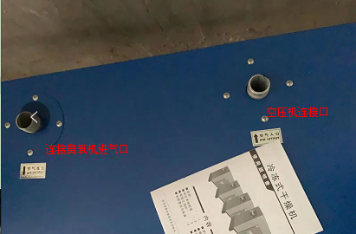

空壓機的出氣口連接到冷干機的空氣入口PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

冷干機的空氣出口連接到臭氧進氣口PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

 PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

彎頭是可以扭的，向兩邊扭，必須要擰緊PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

把過濾器的線管白色端口連接，另外一條接到電源線的入口連接到電源那邊PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

再按照臭氧機接PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

 PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

大型設備，先是螺桿空壓機，氣體連接到儲氣罐，儲氣罐的氣體潔凈后去到冷干機，冷干機空氣入口是接儲氣罐，冷干機的帶兩個過濾器，空氣出口接吸附式干燥機，通過吸附式干燥機AB塔交替工作再到儲氣罐，儲氣罐的氣體供給制氧機，制氧機制氧后給小型儲氣罐，供給發生管，氣體是上進下出，PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

冷卻水是下進上出，1kg以上設備不是高壓包了，是變壓器，吸附式干燥機和制氧機帶有活塞過濾器，各有兩個，帶有角座閥，角座閥相當于是彈簧安全保護措施PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】

冷水機，是帶有水溫設置的，冷水機接增壓泵再配個水塔，到發生管用，開機先開冷卻水，再開臭氧機PDo臭氧發生器_臭氧消毒機_臭氧水機_制氧機_廣州佳環電器【官網】
